製品紹介

石原精工で製作した製品の一部を紹介します。



弊社ではアルミ形材加工において、

業種・業界や加工内容の難易度(かんたん・難しい)にとらわれず

あらゆるアルミ形材加工を最適な加工方法で加工を行います。

※切断のみ、切断して穴あけだけといったシンプルな案件でも、

最適のご提案を致します。









加工品紹介

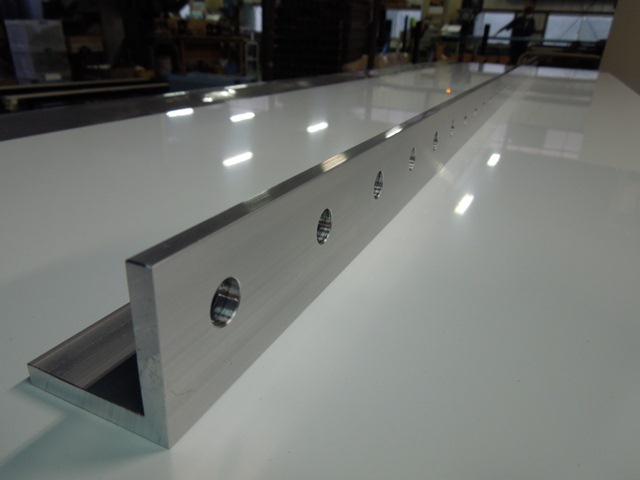

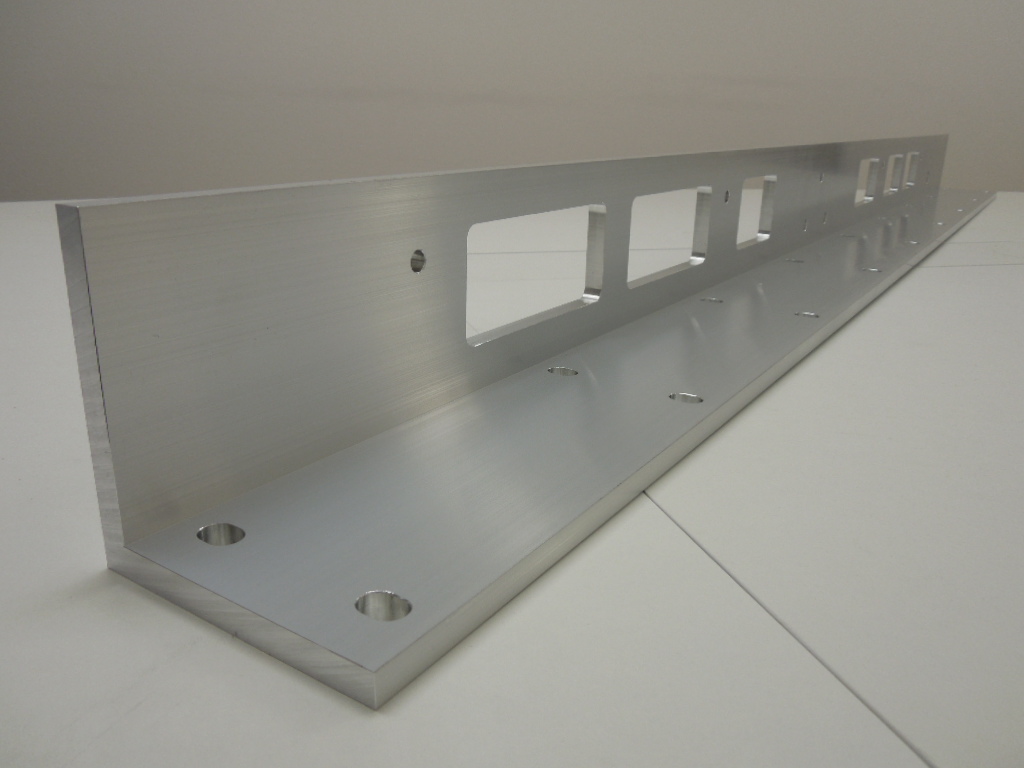

素材:アングル【A6063S-T5

ワークサイズ:不明(50 x 50 x t10 L=2000?)

加工内容:切断 ⇒ NC加工(穴あけ)

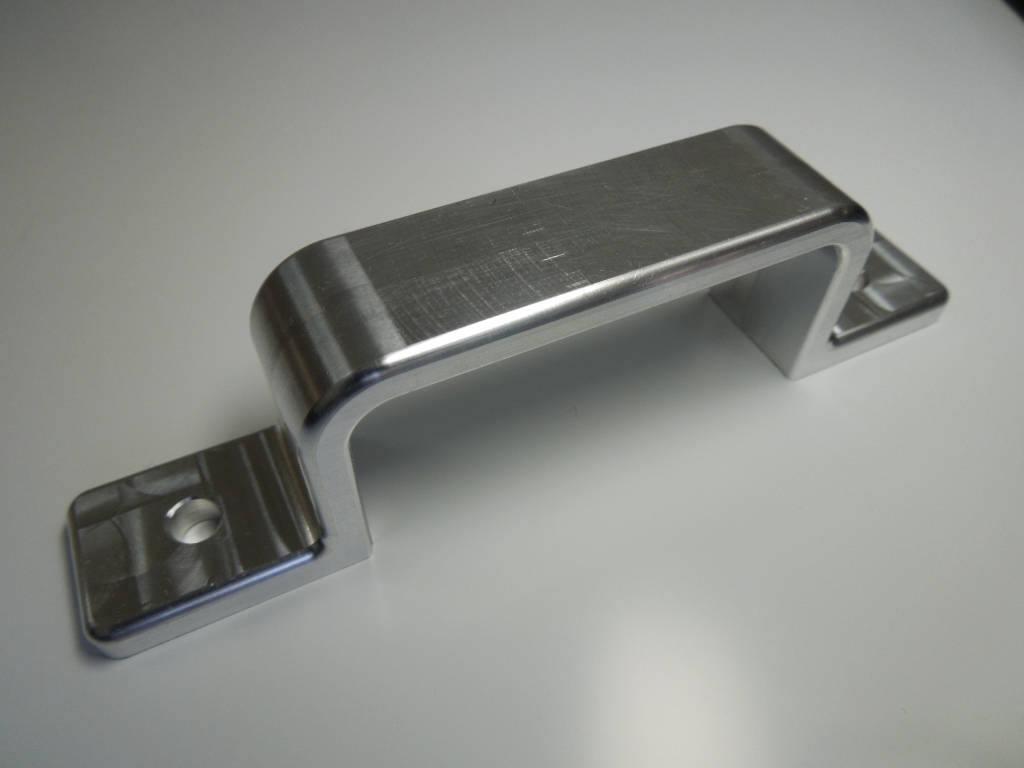

素材:平角棒【A6063S-T5】

ワークサイズ:不明(30 x 30 x L=1800?)

加工内容:切断 ⇒ MC加工(FBからエンドミルによる削り出し)

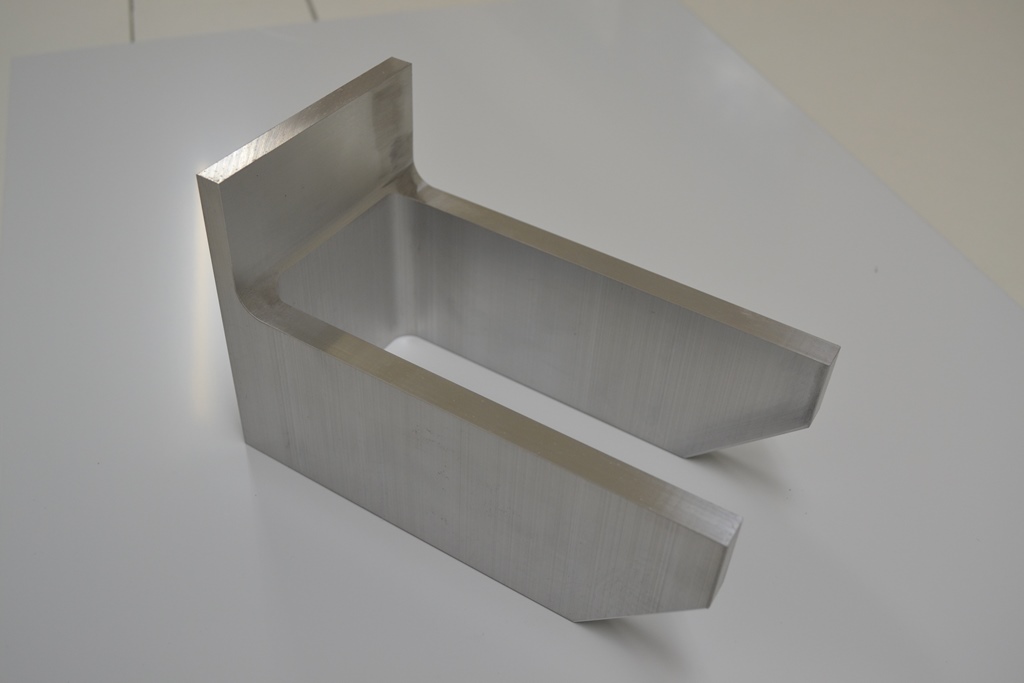

素材:オーダー押出形材【A7003S-T5】

ワークサイズ:200 x 150 x 100

加工内容:切断 ⇒ MC加工

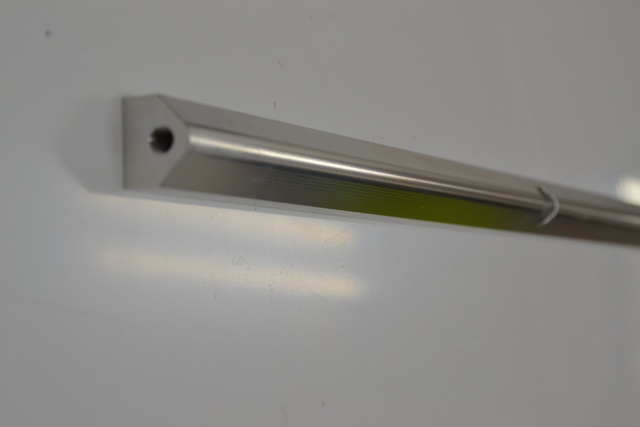

素材:平角棒【A6063S-T5】

ワークサイズ:不明(20 x 20 x L=1000?)

加工内容:切断 ⇒ MC加工(横穴加工、2.5次元切削によるテーパー加工)

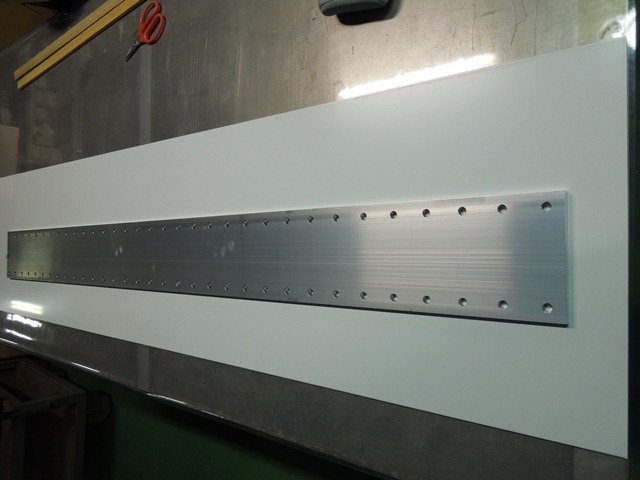

素材:平角棒【A6063S-T5】

ワークサイズ:不明(150 x 10 x L=1800?)

加工内容:切断 ⇒ MC加工(穴あけ)





素材:アルミフレーム【A6N01SS-T5】

ワークサイズ:不明(50 x 50 x L=500?)

加工内容:切断 ⇒ NC加工(穴あけ、タップ)





素材:アルミフレーム【A6N01SS-T5】

ワークサイズ:不明(50 x 50 x L=500?)

加工内容:切断 ⇒ NC加工(穴あけ、タップ、エンドミルによる切削加工)





素材:アルミフレーム【A6N01SS-T5】

ワークサイズ:不明(50 x 50 x L=500?)

加工内容:切断 ⇒ NC加工(穴あけ、タップ、エンドミルによる切削加工)





素材:アングル【A6063S-T5】

ワークサイズ:不明(50 x 50 x t10 L=2000?)

加工内容:切断 ⇒ NC加工(穴あけ、ポケット加工)





素材:オーダー押出形材【A6063S-T5】

ワークサイズ:不明(200 x 100 x L=1000?)

加工内容:切断 ⇒ 角度切断(NCホゾ取り機) ⇒ NC加工(穴あけ、切り欠き)

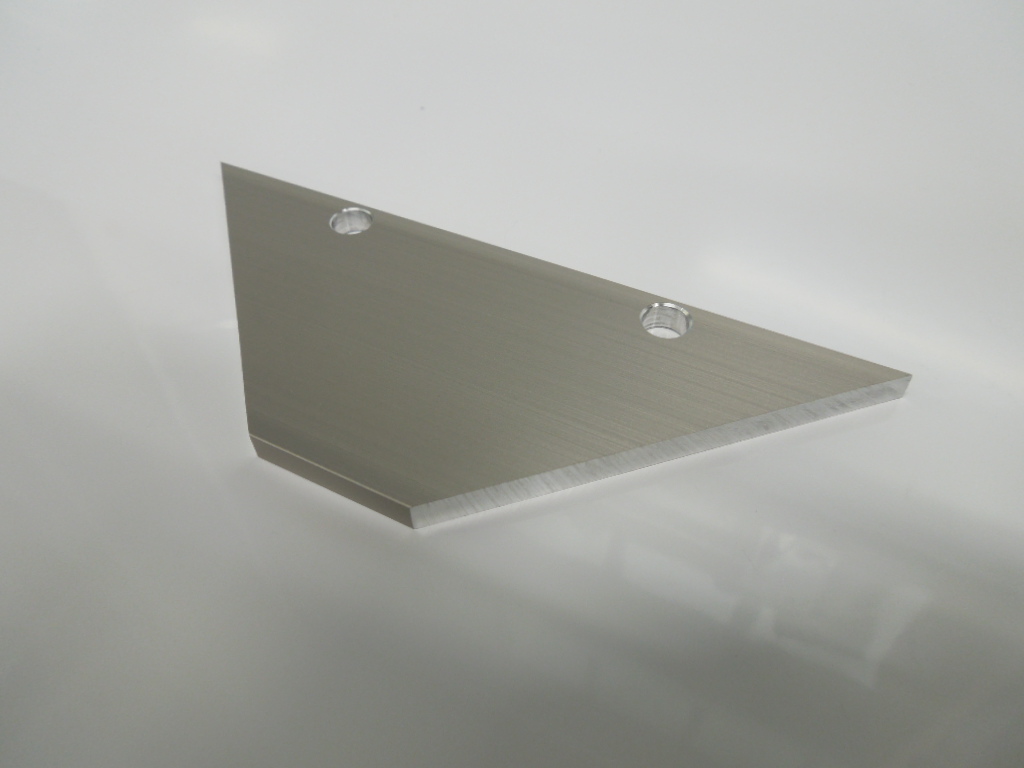

素材:板材【A5052P】

ワークサイズ:不明(30 x 100 x t20?)

加工内容:MC加工(穴あけ、形状切削加工)





素材:板材【A5052P】

ワークサイズ:不明(250 x t50 x L=700?)

加工内容:MC加工(穴あけ、タップ、形状切削加工)

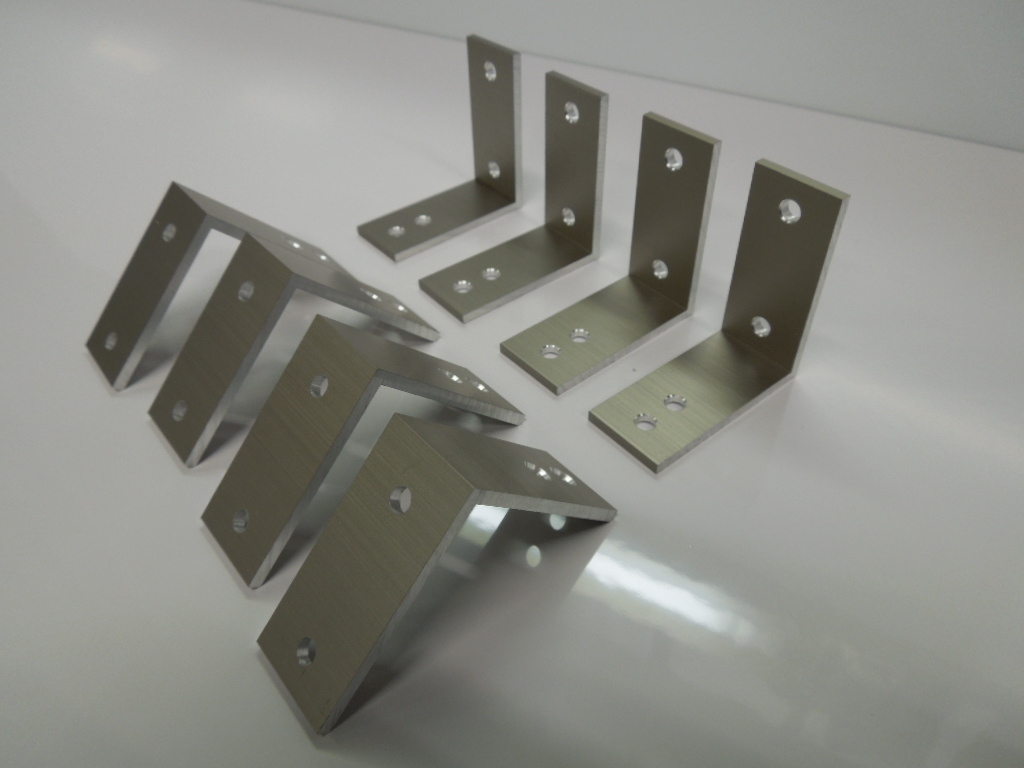

素材:アングル【A6063S-T5】

ワークサイズ:アングル断面(mm)【50 x 50 x 厚2】切断寸法25mm

加工内容:切断 ⇒ NC加工(穴あけ)

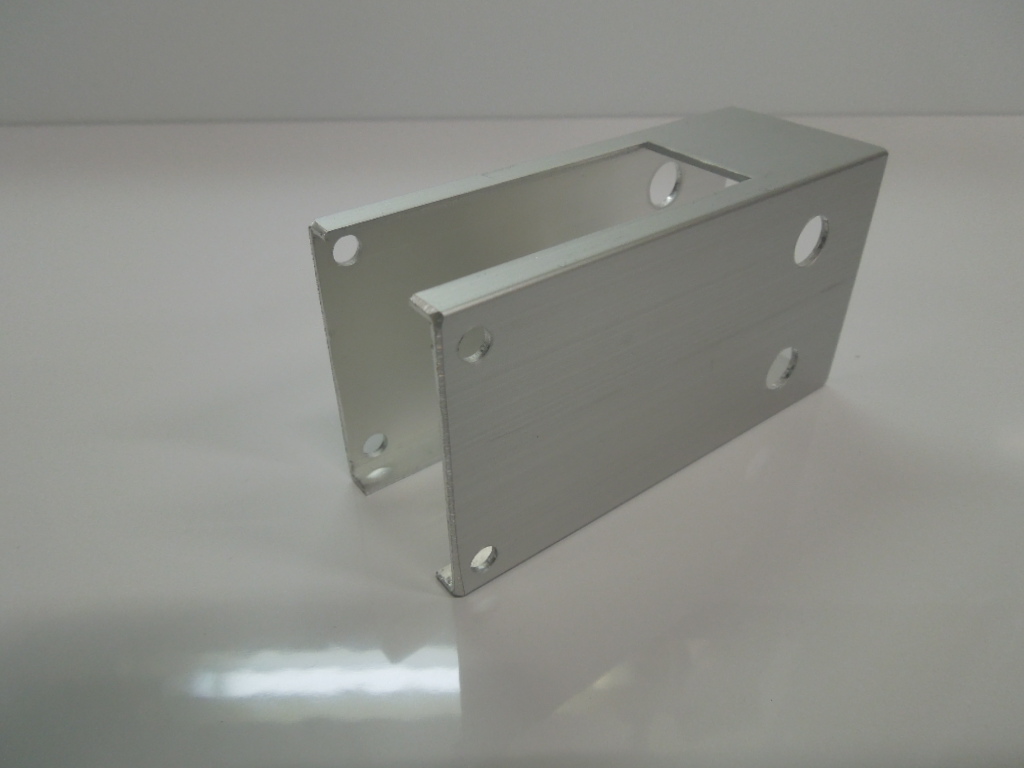

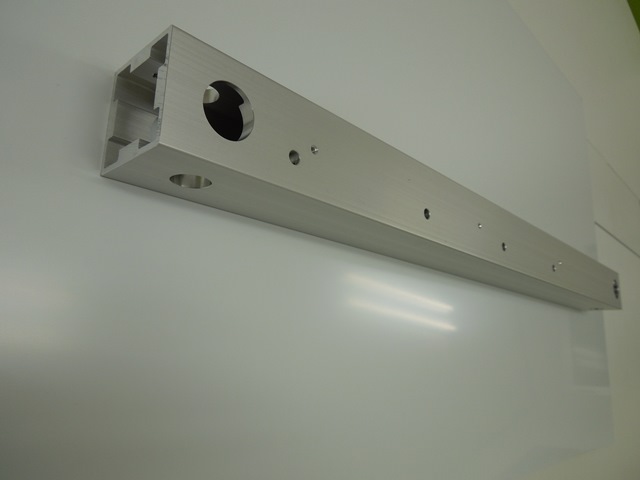

素材:角パイプ【A6063S-T5】

ワークサイズ:角パイプ断面(mm)【100 x 50 x 厚2】切断寸法:約200mm

加工内容:切断 ⇒ NC加工(穴あけ) ⇒ 切断面サンダー掛け

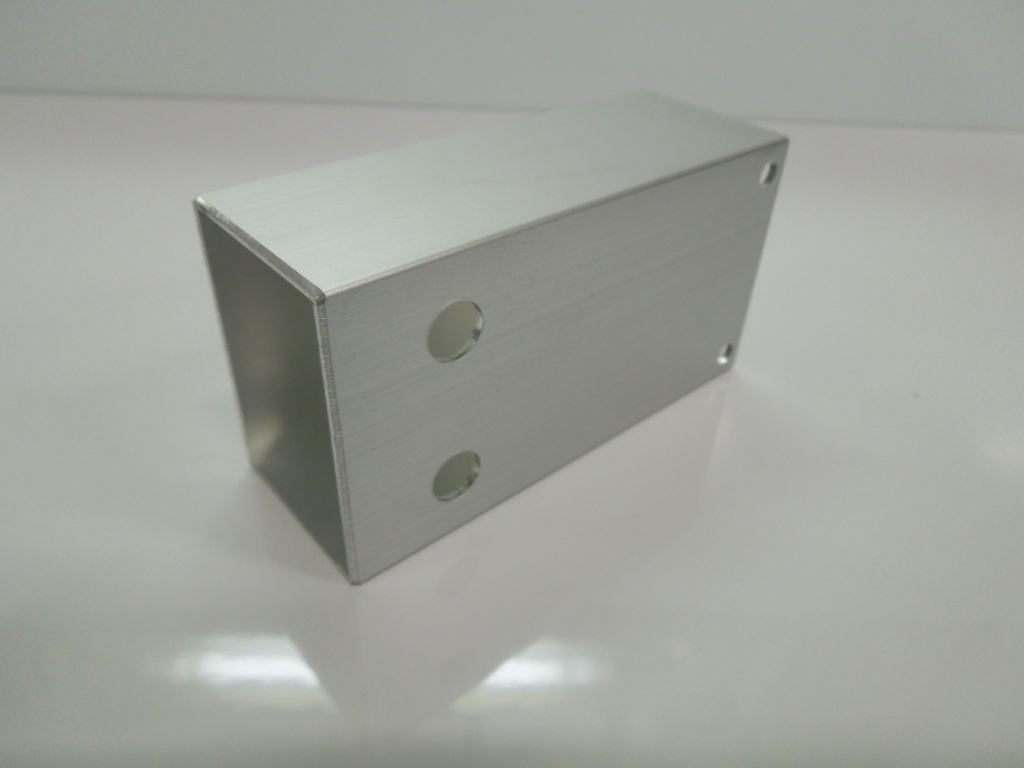

素材:角パイプ【A6063S-T5】

ワークサイズ:角パイプ断面(mm)【100 x 50 x 厚2】切断寸法:約200mm

加工内容:切断 ⇒ NC加工(穴あけ、切り欠き切削) ⇒ 切断面サンダー掛け

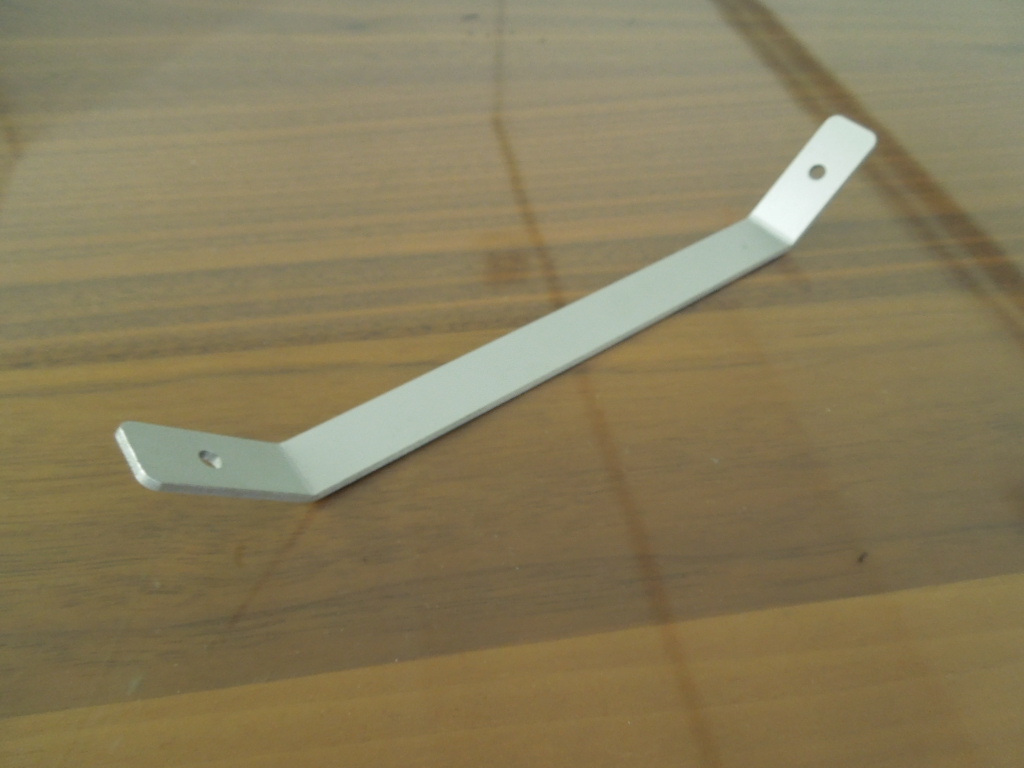

素材:FBフラットバー【A6063S-T5】

ワークサイズ:FB断面(mm)【幅50 x 厚3】切断寸法:約150mm

加工内容:角度切断 ⇒ NC加工(穴あけ)

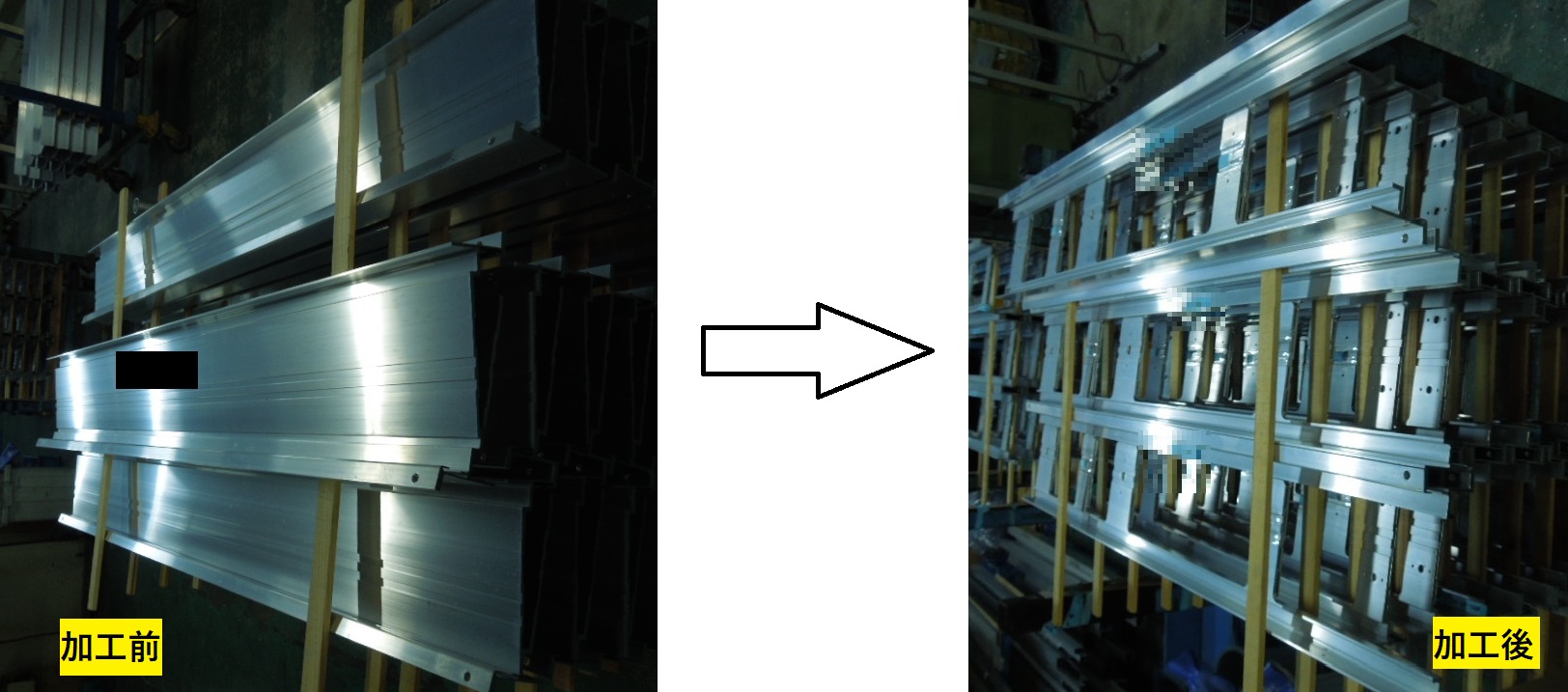

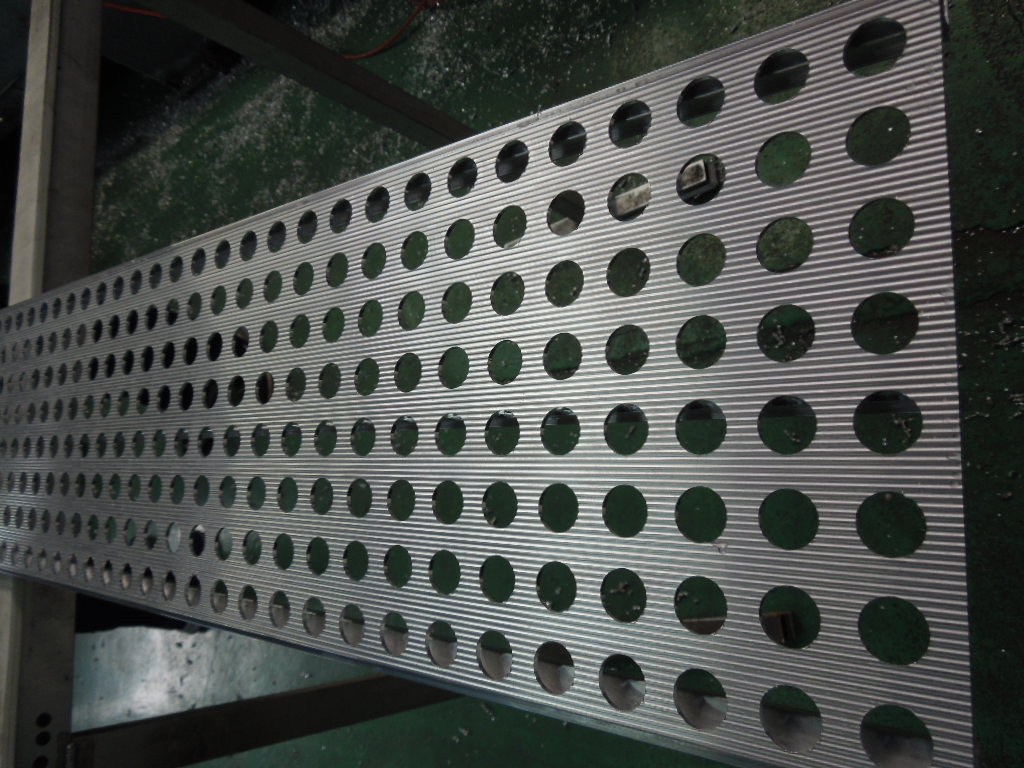

素材:オリジナル形材【A6063S-T5】

ワークサイズ:断面(mm)【幅200 x 厚3】切断寸法:約3400mm

加工内容:切断 ⇒ NC加工(φ16穴あけ、全1088箇所)

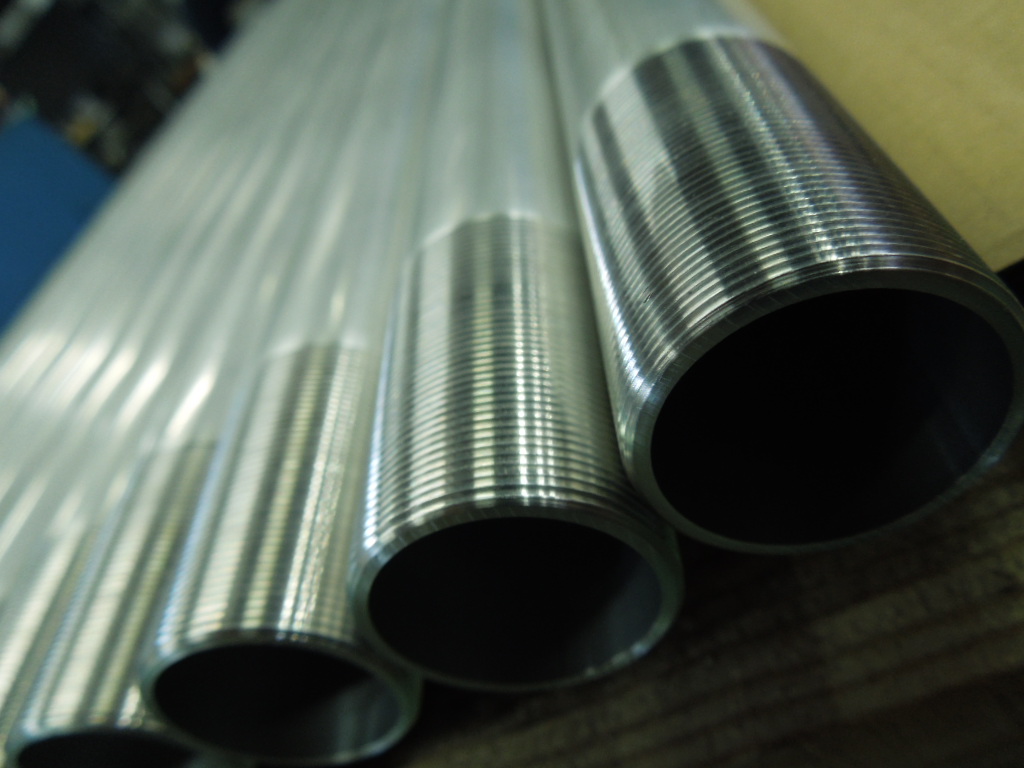

素材:アルミ丸パイプ【A6063-T5】

ワークサイズ:断面(mm)【外径φ28、内径φ24】切断寸法:1250mm

加工内容:切断 ⇒ 丸パイプにM28xP1.0おねじ加工

※協力工場にて加工

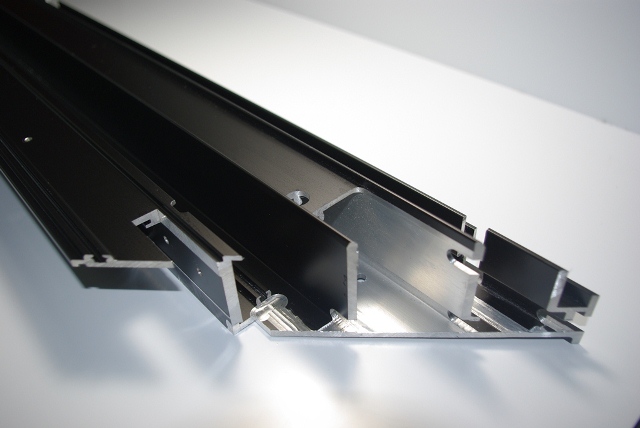

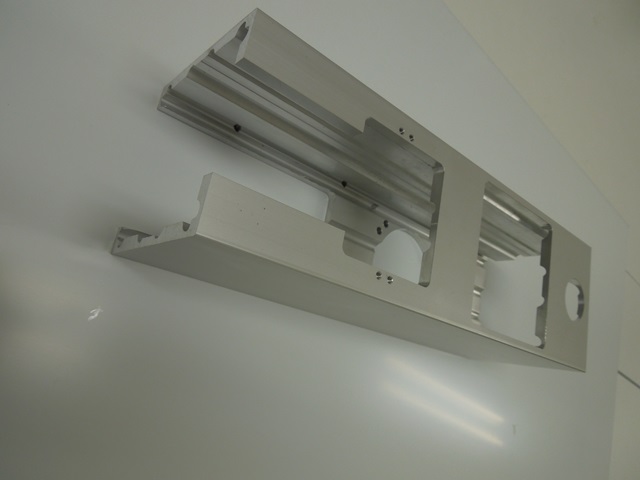

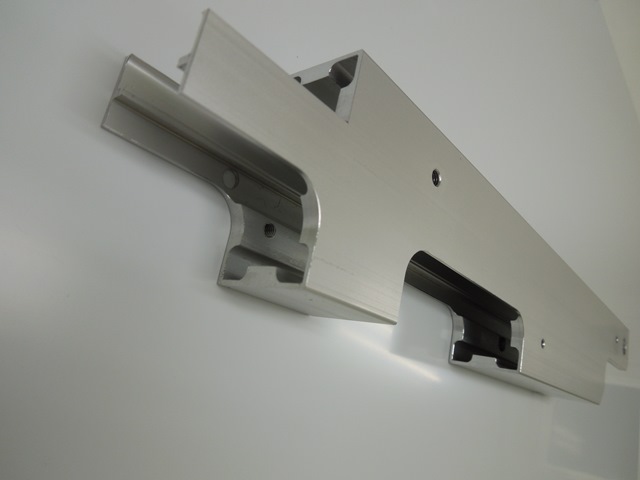

素材:オリジナル形材【A6063S-T5】

ワークサイズ:断面(mm)【幅300 x 高さ150(概寸)】切断寸法:約2000mm

加工内容:切断 ⇒ NC加工(穴あけ、切削)

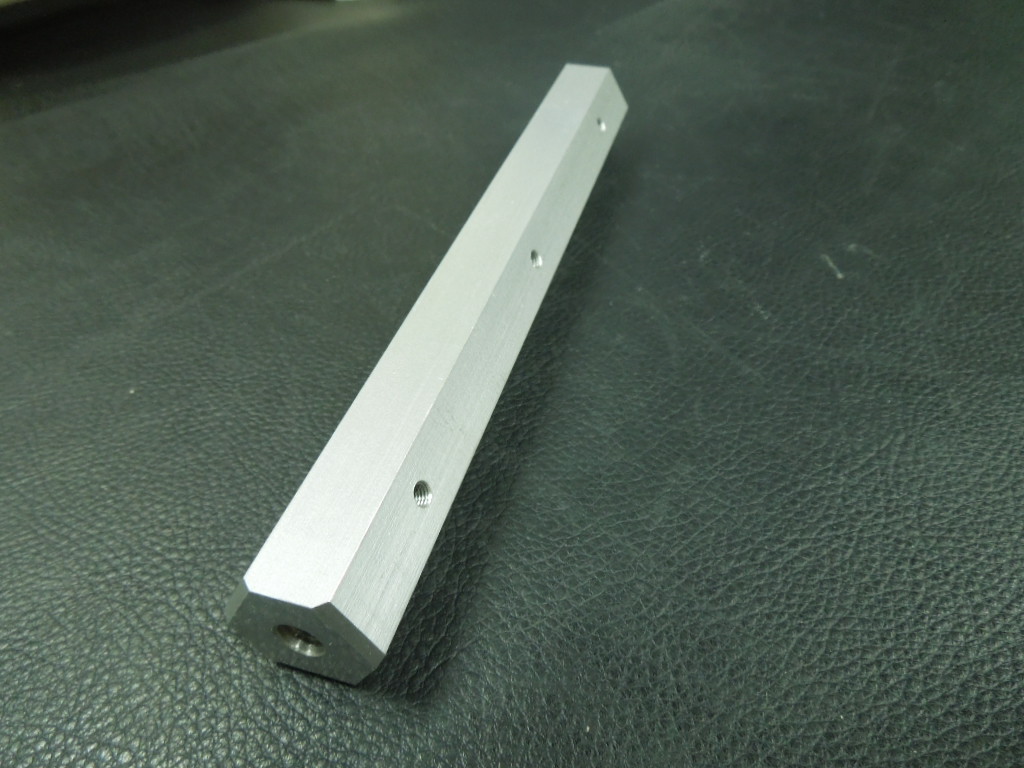

素材:アルミ六角棒【A2011】

ワークサイズ:断面(mm)【対辺22六角形】切断寸法:約200mm

加工内容:切断 ⇒ NC加工(穴あけタップ、切削)

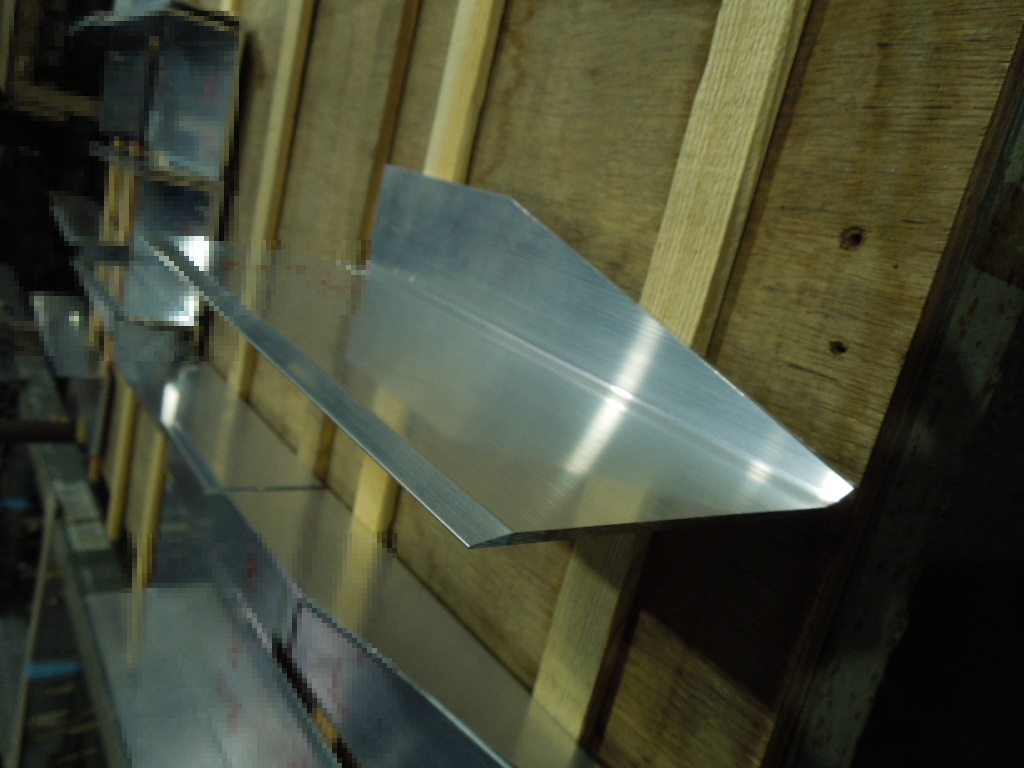

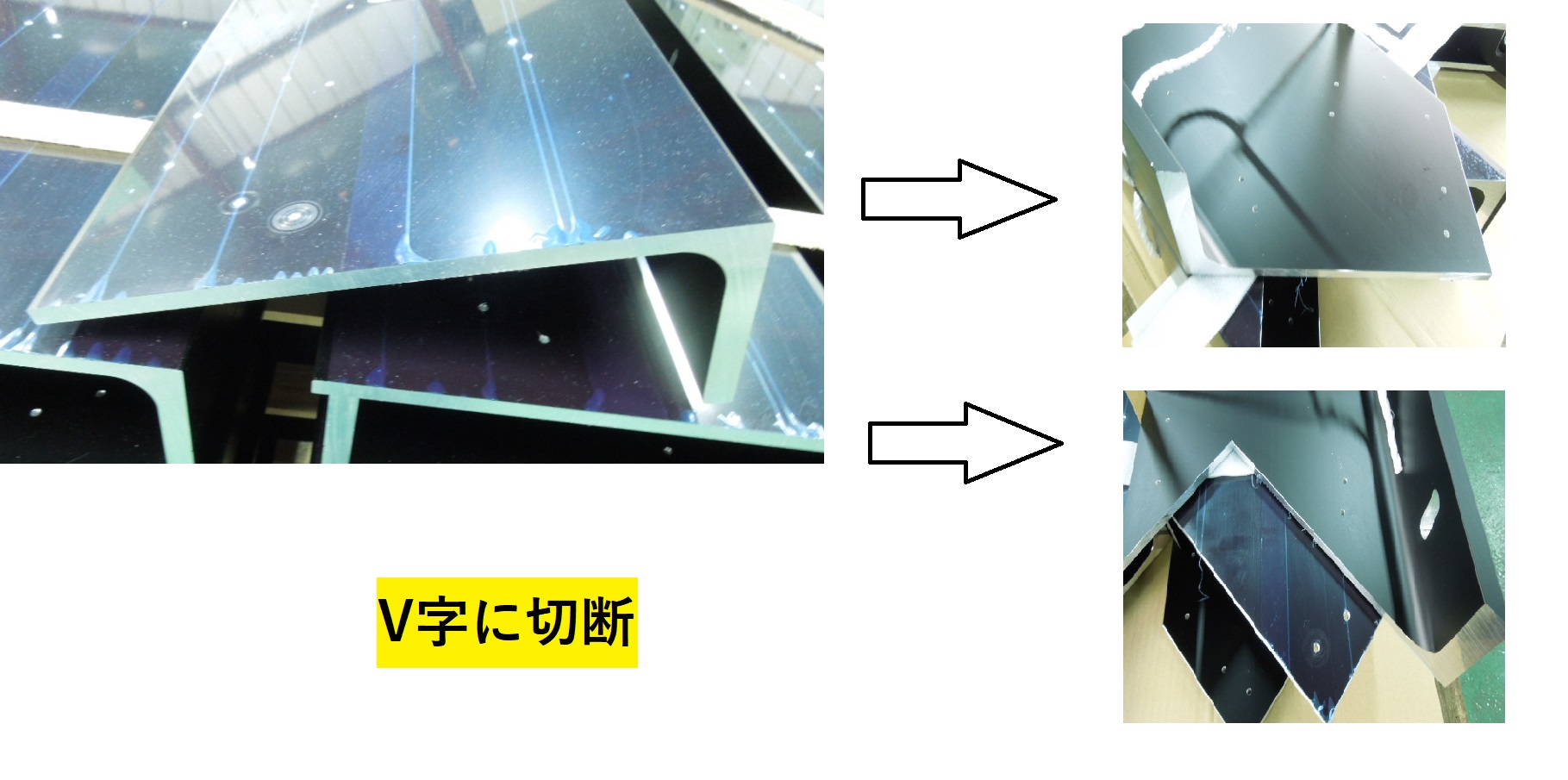

素材:アルミアングル【材質不明】

ワークサイズ:断面(mm)【概寸:300 x 100 x 厚10】 切断寸法:約1,000mm

加工内容:切断 ⇒ NC加工(穴あけタップ、切削) ⇒ V字切断

NC制御の斜め切断が可能な設備にて、プログラム作成し、V字切断を

高精度で機械切断出来ます。設備+ノウハウで大断面のアルミアングルも

弊社では、さまざまな形状へ高効率・高精度にて加工可能です。





組立品紹介

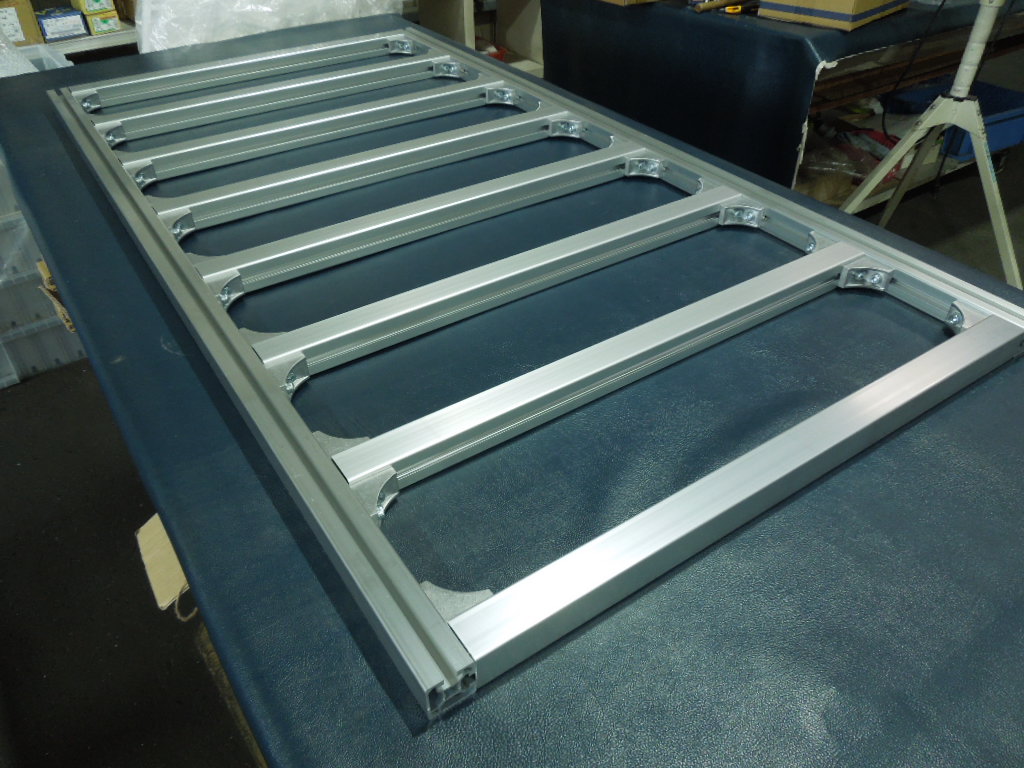

アルミフレーム組立品

ワークサイズ(mm):1500 x 800

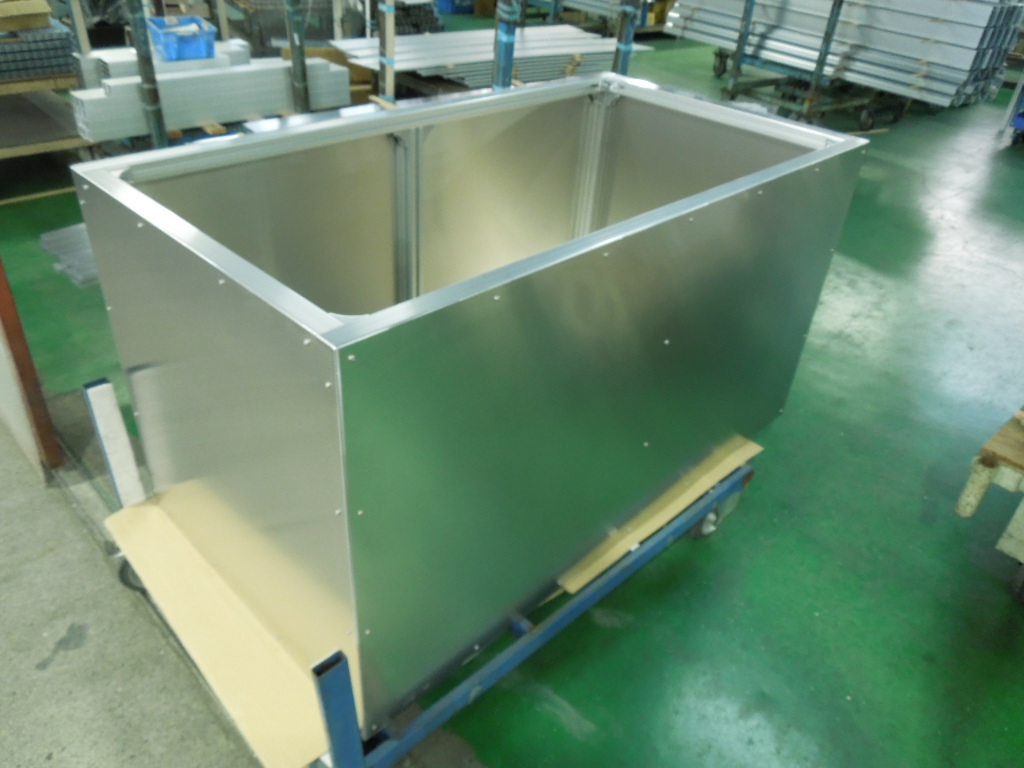

アルミBOX組立品

ワークサイズ(mm):1500 x 800 x 800





溶接品紹介

素材:オリジナルアルミ形材【材質不明】

ワークサイズ:断面(mm)【外寸200×200以下】

加工内容:切断 ⇒ NC穴あけ加工 ⇒ 斜め切断(開先加工) ⇒ 点付け溶接





素材:オリジナルアルミ形材【材質不明】

ワークサイズ:断面(mm)【外寸200×100以下】

加工内容:切断 ⇒ 斜め切断(開先加工)





曲げ加工品紹介

素材:A1100P

ワークサイズ(mm):たて135 x よこ135 x 奥行15 (厚さ2.0)

加工内容:レーザー加工 ⇒ 曲げ加工

※協力工場にて加工

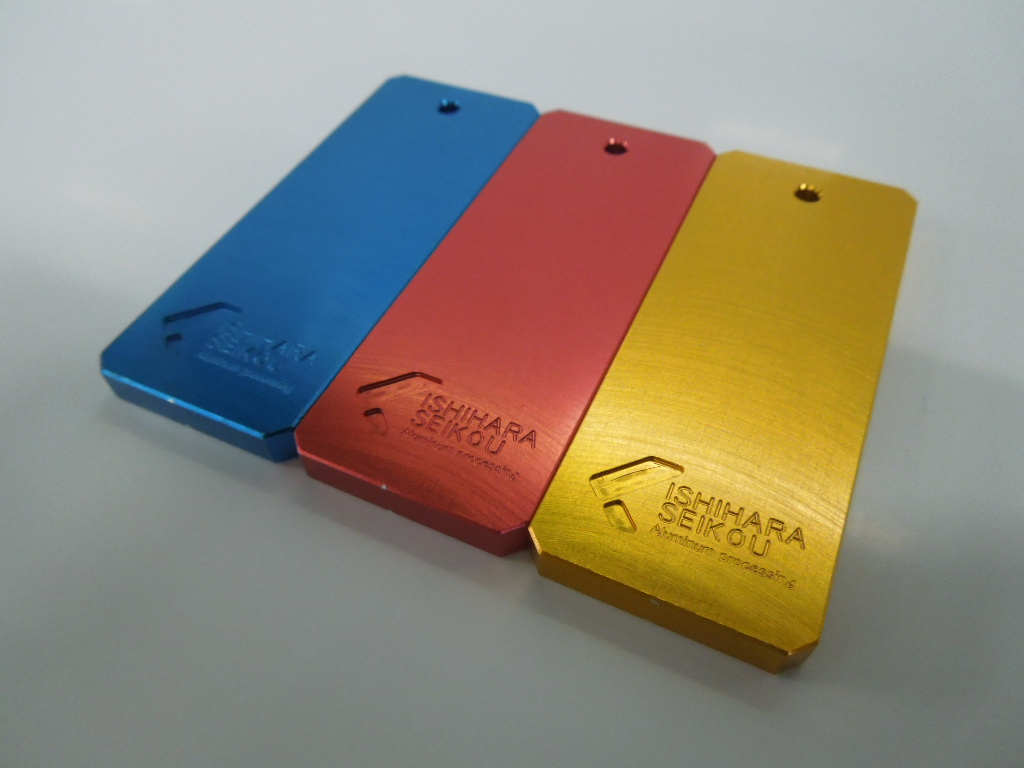

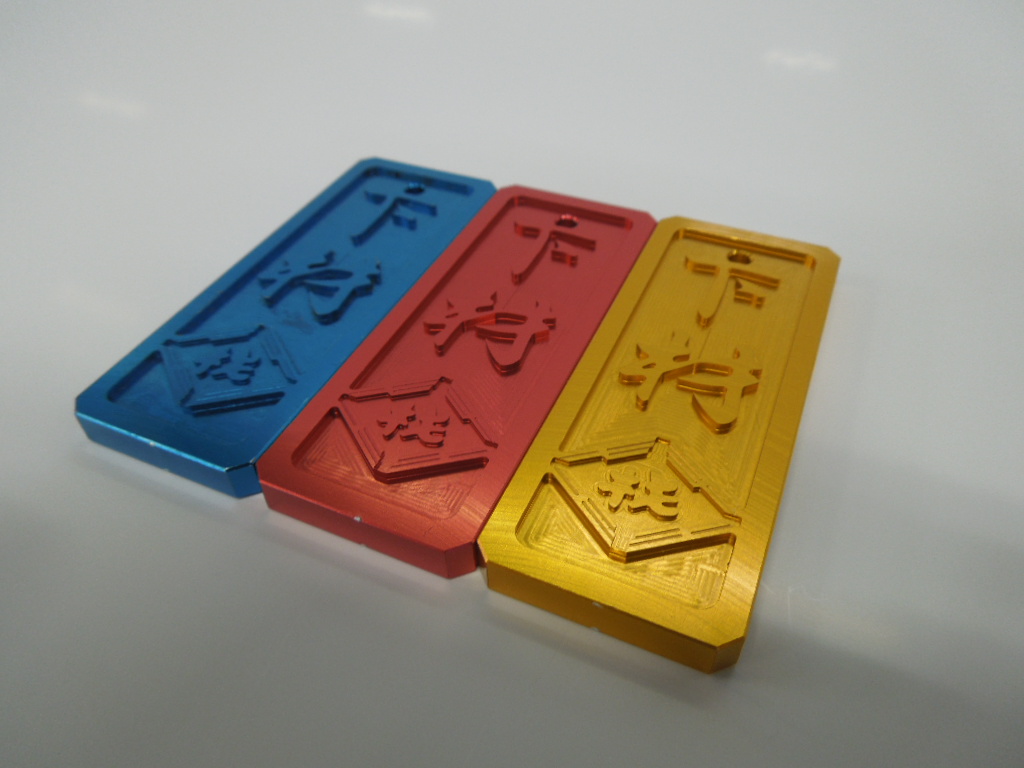

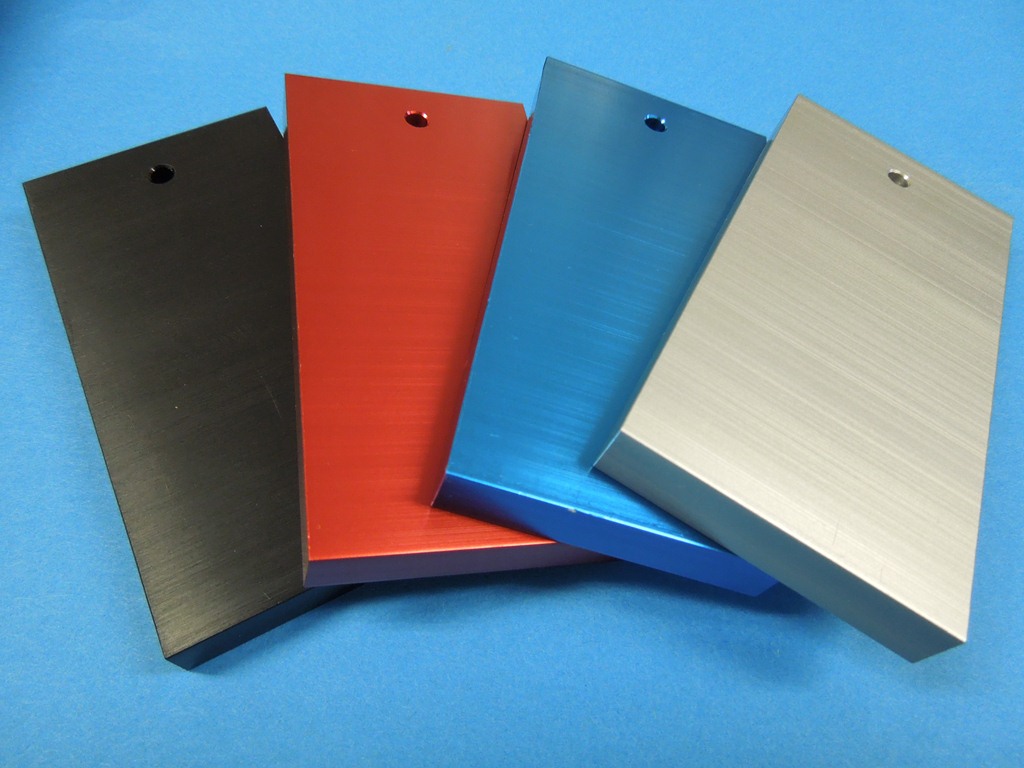

白アルマイト、カラーアルマイト







弊社内では表面処理設備がありませんので社内対応は出来ませんが、

協力工場にてアルマイト対応可能です。

※工場間の横持ちとなりますので、見積り・製作納期・単価は

ある程度の余裕が必要です。
